功能特点

▶ 预付费（倒计数）功能：用户须先购电后用电，欠费断电，缴费方式多样。

▶ 后付费（正计数）功能：传统模式，先用电后交费。

▶ 控制功能：内部有继电器，可以控制及监控用户用电。

▶ 检测功能：内有继电器检测模块，可以检测用户用电状态，可防止缺相等情况引起用户设备的损坏。

▶ 过载保护（限流）功能：当用户负载超过允用负载时，该用户自动断电保护。

▶ 断电恢复方式：分自动恢复、刷卡恢复。

▶ 低电量报警功能：设置报警电量，剩余电量小于设置的报警电量后可选择闪烁、断电、短信等方式提醒。

▶ 允许透支电量功能：根据用户信誉不同可设置不同允用透支电量，超过设置参数后欠费断电。

▶ 插卡功能：根据用户需求增加插卡通讯方式（定制）。

▶ 总表计量功能：可计量统计多用户出线所有回路的累计电量（直接接入式)。

▶ 缺相保护功能：三相用户在缺相的情况下，继电器自动断开，起保护作用。

主要技术指标

KD型互感器接人式电能表

▶ 额定电压：AC～3×220/380v

▶ 精度等级：0.5S级

▶ 标定电流：1.5(6)A

▶ 脉冲常数：5000imp/kW·h

▶ 电量分度：0.01度

▶ 使用环境温度：-25℃～55℃

KD型直接接人式电能表

▶ 额定电压：AC～3×220/380V

▶ 精度等级：1级

▶ 标定电流：5(40)A，脉冲常数：900imp/kW·h

　　　　　　15(60)A，脉冲常数：900imp/kW·h

　　　　　　20(80)A，脉冲常数：400imp/kW·h

▶ 电量分度：0.01度

▶ 使用环境温度：一25℃～55°℃

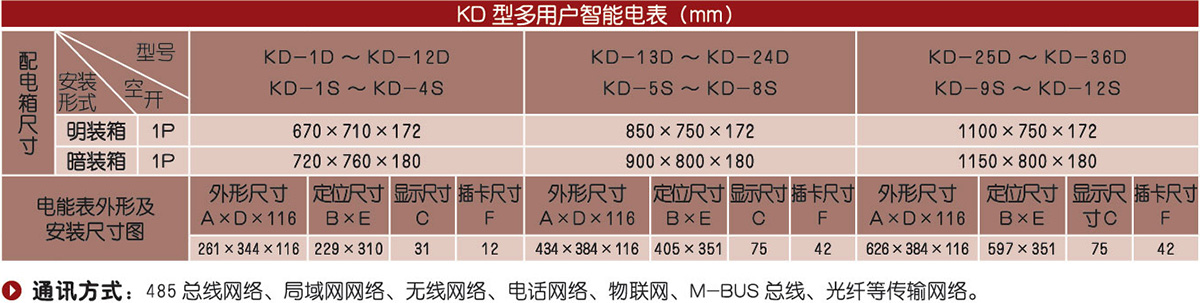

电能表、配电箱尺寸一览表

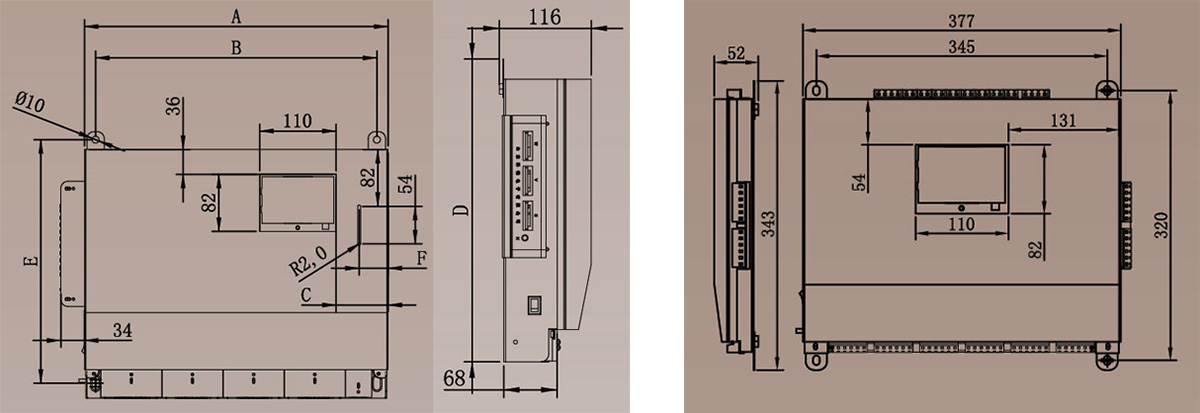

外形结构及安装尺寸图（mm）

直接式                                                                                                                                        二次接入式
